图灵完备alpha版攻略1

更新了图灵完备alpha版的从头到XNOR以及double trouble的关卡解法以及思路

一些关于游戏的说明

图灵完备更新了版本,疑似修复了我图灵完备攻略6的bug,但是以前的存档不能用了(可能类似于内部数据结构变动),也正好,我打算借着这个机会重新玩一下以前的关卡,有一些在现在的视角有更优雅更好的解法, 就当是补以前没写博客时的攻略了,虽然躲不掉bug也挺难受的

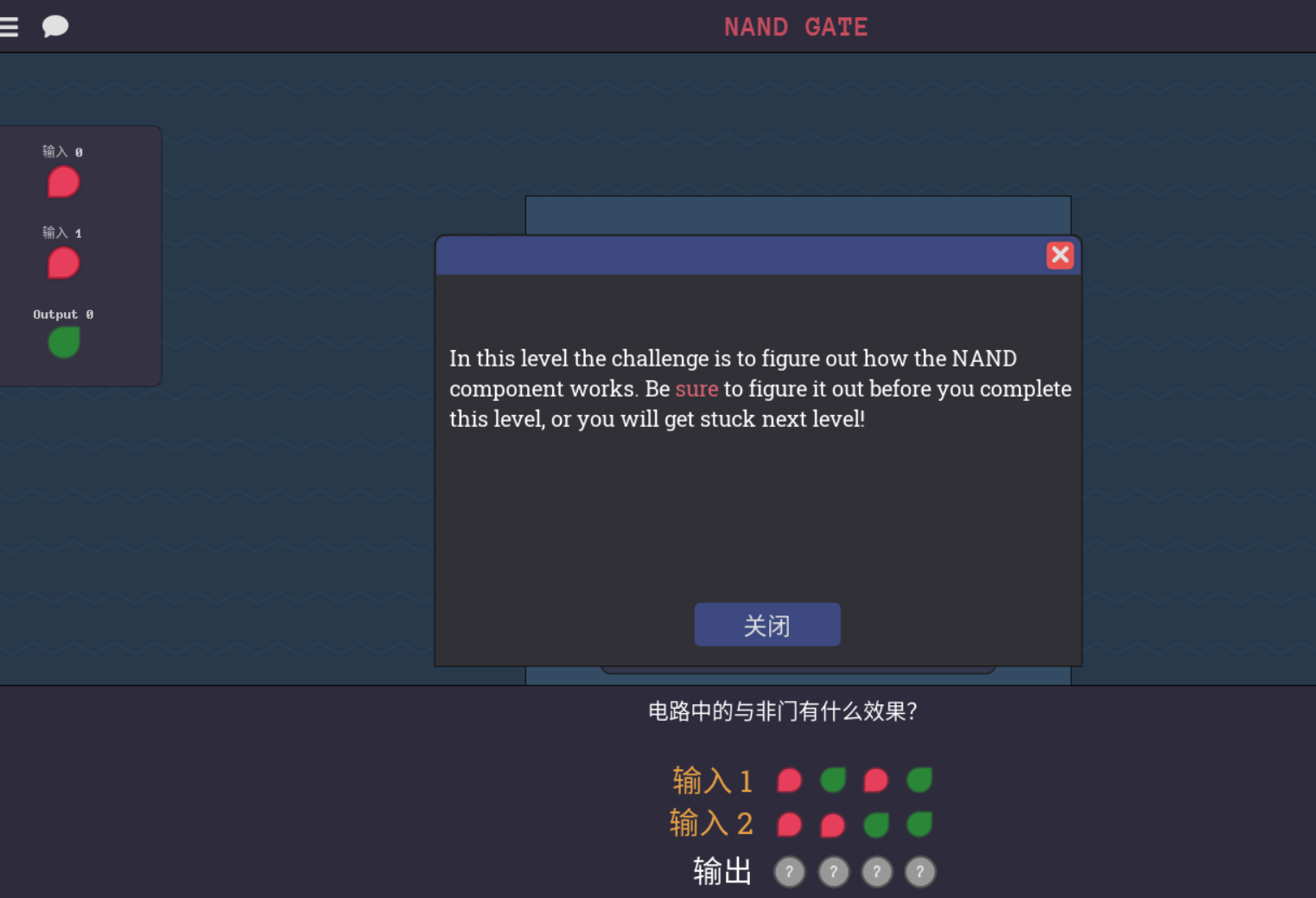

一些语言bug

前置的一些逻辑说明

AND门和OR门,一定程度可以理解为统合一些条件的检查,比如说我有条件1,条件2,条件3全部满足的情况,可以理解为编程中的if,那么也就是说三个条件都要满足才会让输出变成高电平, 也就是 (condition1)&&(condition2)&&(condition3),or门同理,(condition1)||(condition2)||(condition3),这点在以后的分类讨论中会很有用, 比如满足需要输出的条件1,条件2,条件3,然后所有需要输出的条件状态下,用or连接即可,表示只要有一个条件满足了就允许输出高电平

图灵完备alpha篇攻略1

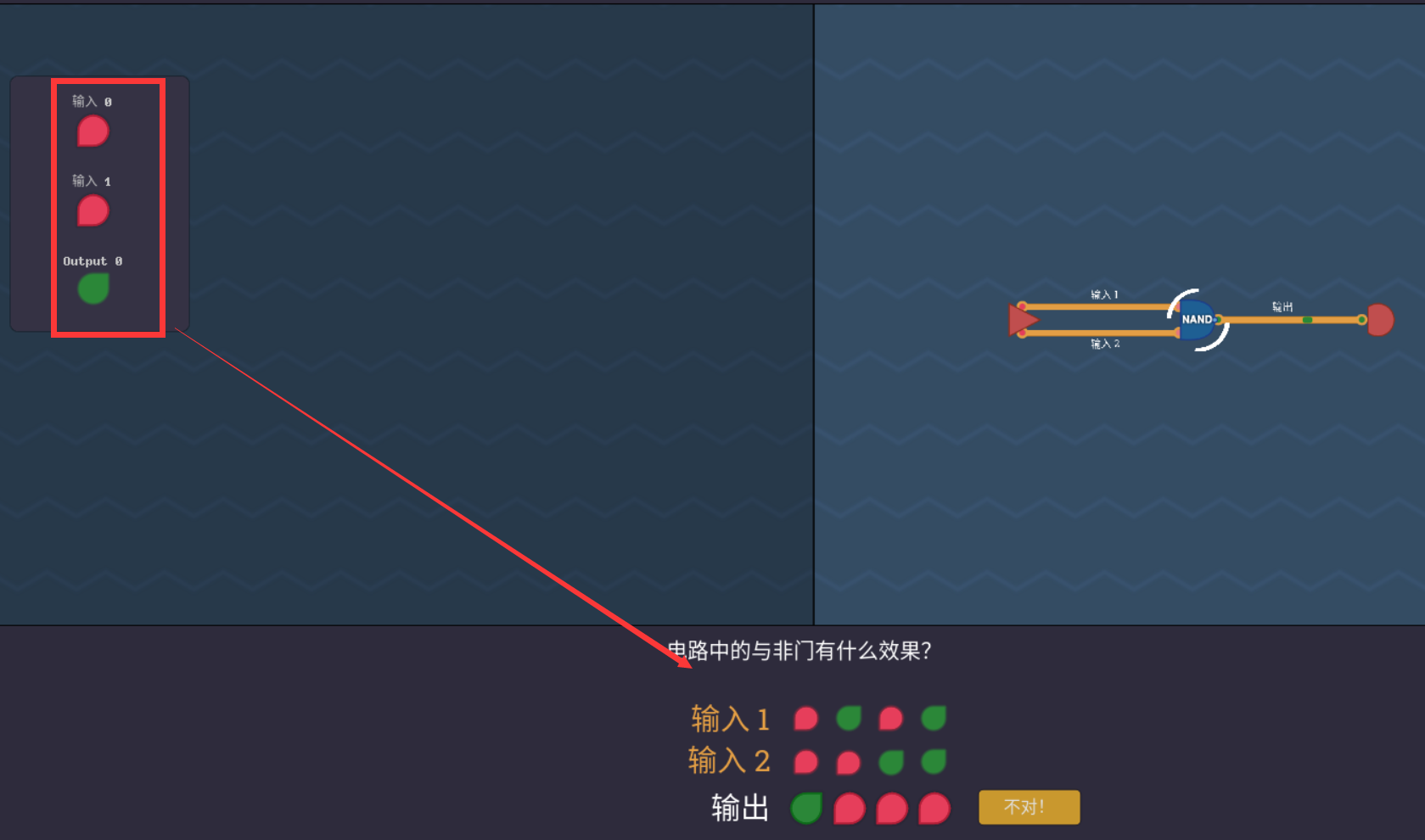

NAND门 (NAND GATE)

说明

点击输入观察输出,改成对应的类型即可,最终结果是,除了输入1和2都是高电平的时候低电平输出

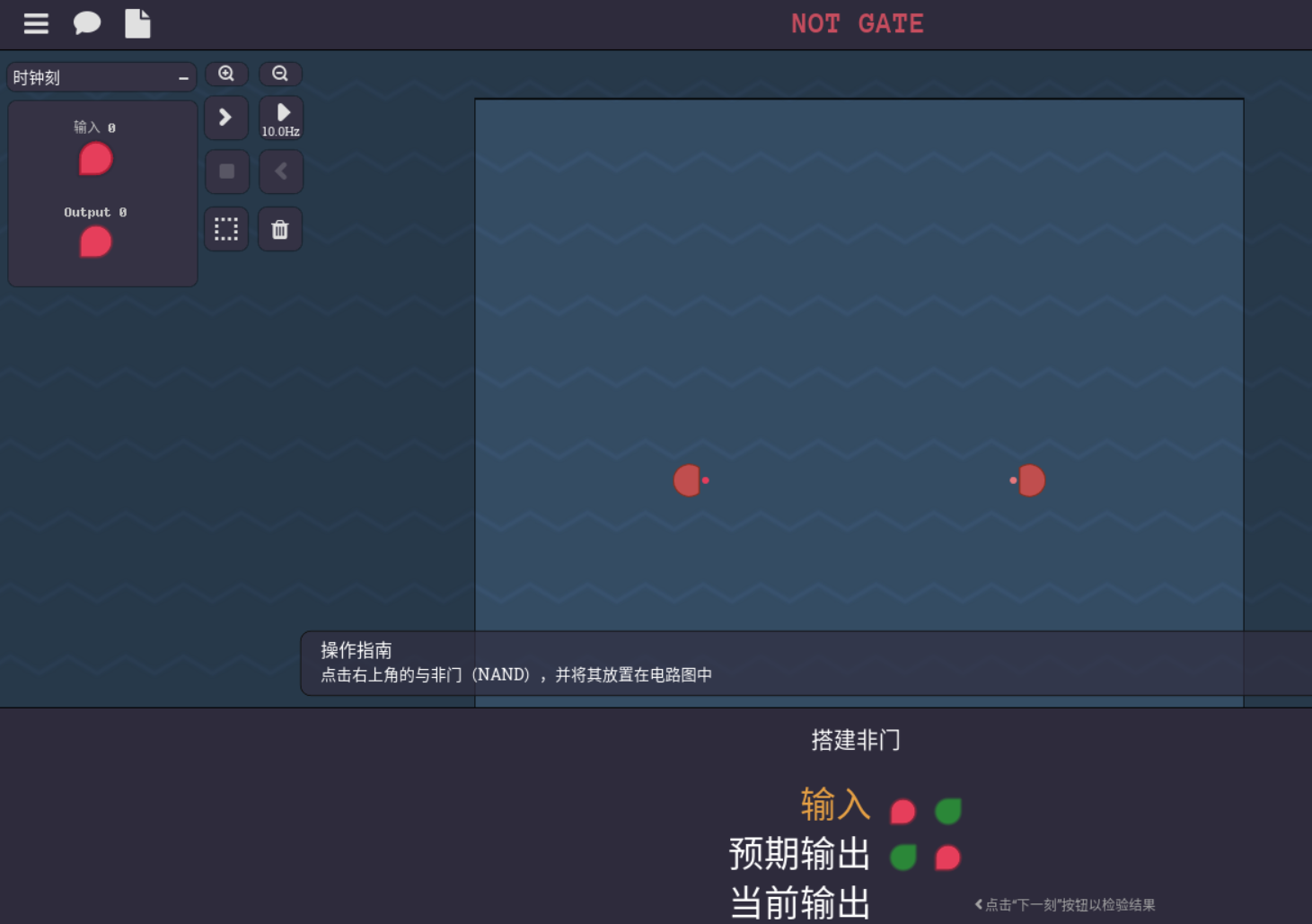

NOT GATE

说明

现在我们手里的只有一个NAND门,但是,由于nand门的特性,我们只要把nand的两个输入绑定成一样即可,4个不同的输入就会坍缩成2输入,也就是0和1

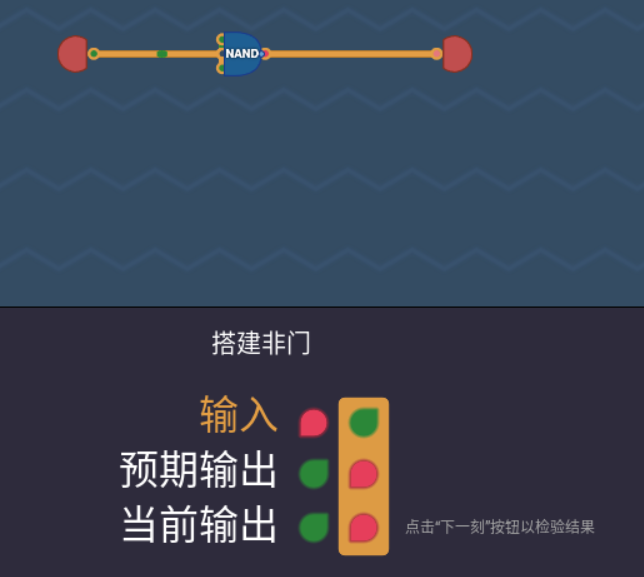

解法

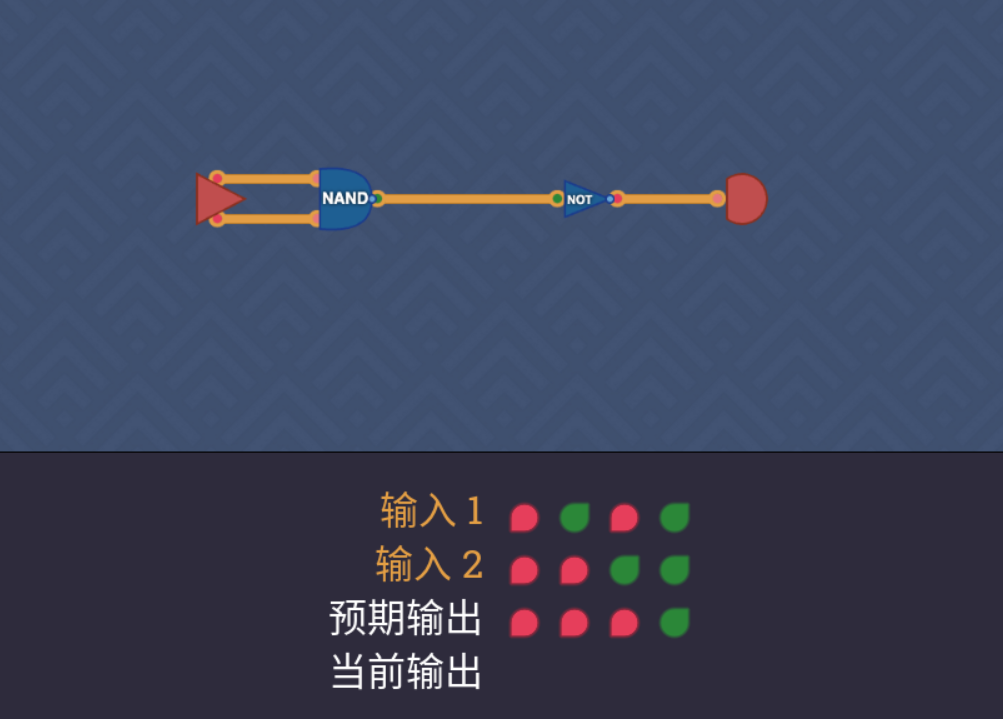

AND GATE

观察NAND门,它信号也只有两个输入都是1的时候才会为0,这是一个特殊的突变点,and门也有类似的结构,但是突变点在两个输入都是1的时候,结果为1,那么, 现在已经有not门可以取反了,我就可以用not门直接反转输出结果,在nand的末尾加上not门就是and门了

解法

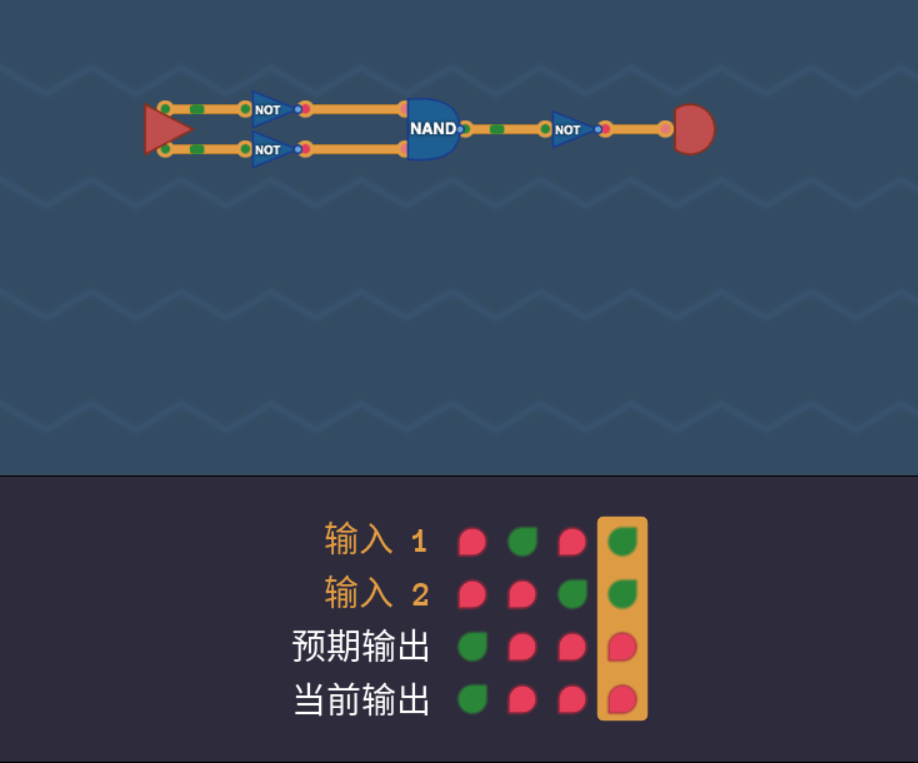

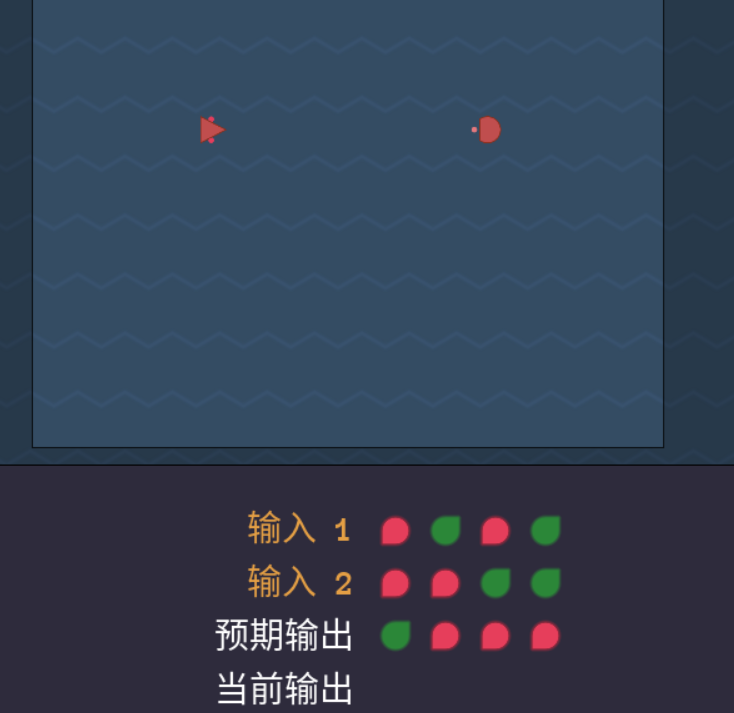

NOR GATE

或非门

要求

我们所使用的只有两个元件,一个nand,一个not,其中抓住突变点,两个低电平输入时,突变为高电平,那么,我直接选择反转两个输入电平,使用非门就可以了,这样突变发生在(0,0)处, 但是,这样更改后的nand门的输出跟预期输出完全相反,那么我们只需要反转一下输出,给输出加一个非门即可

解法

OR GATE

或门,上面或非门不安非门即可,不上图了

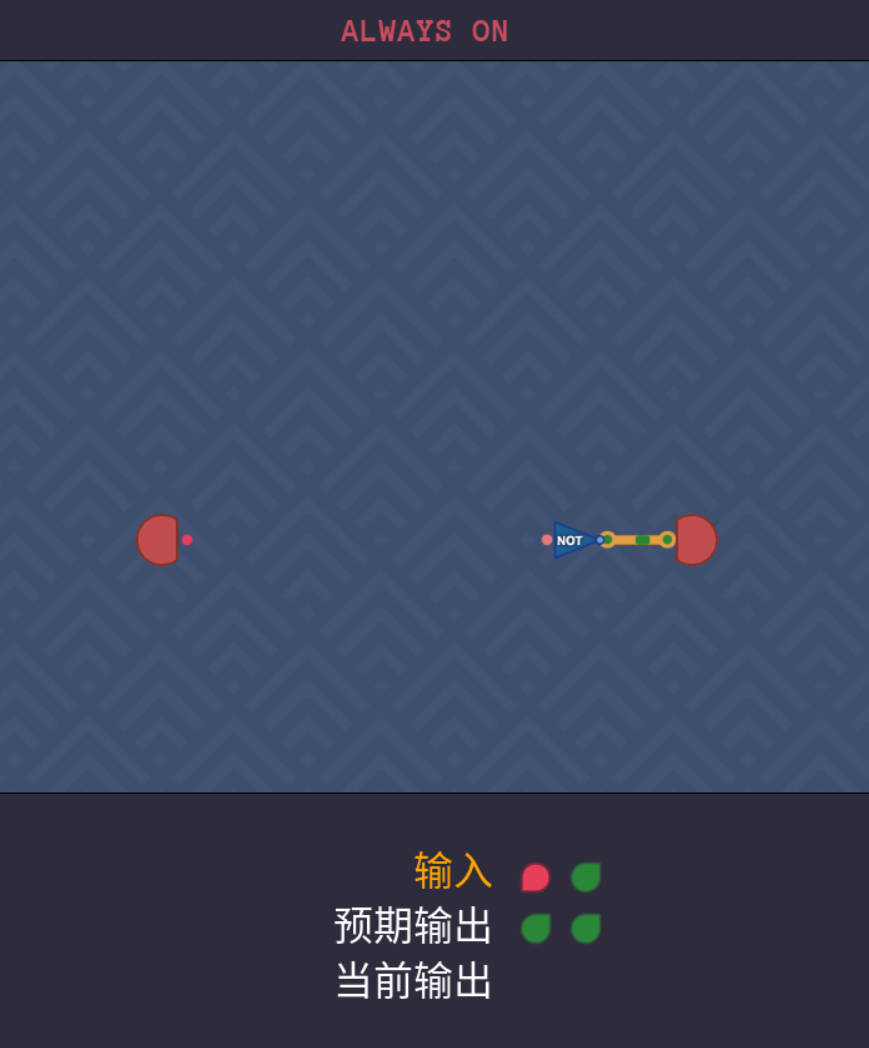

ALWAYS ON

解法

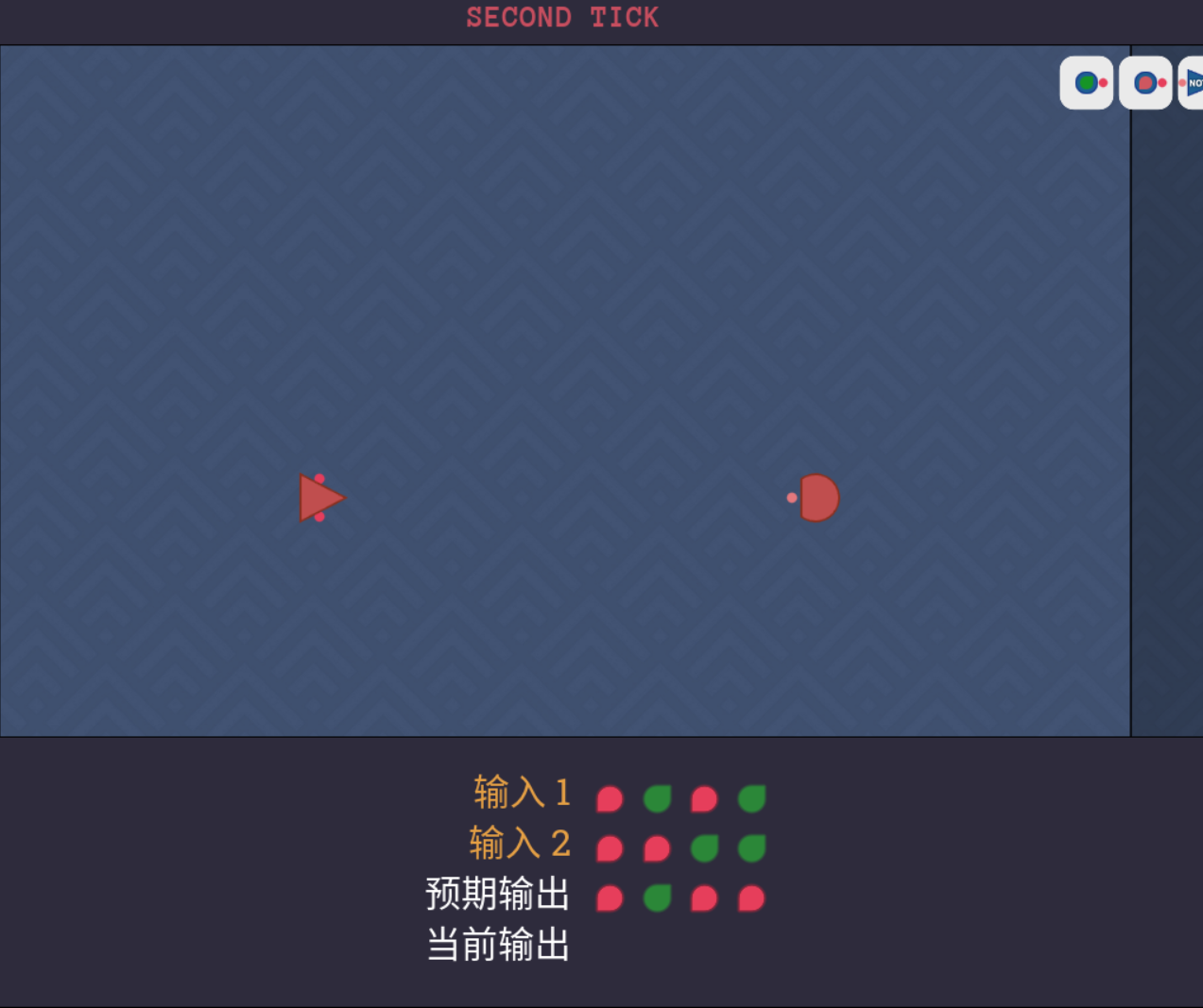

SECOND TICK

要求

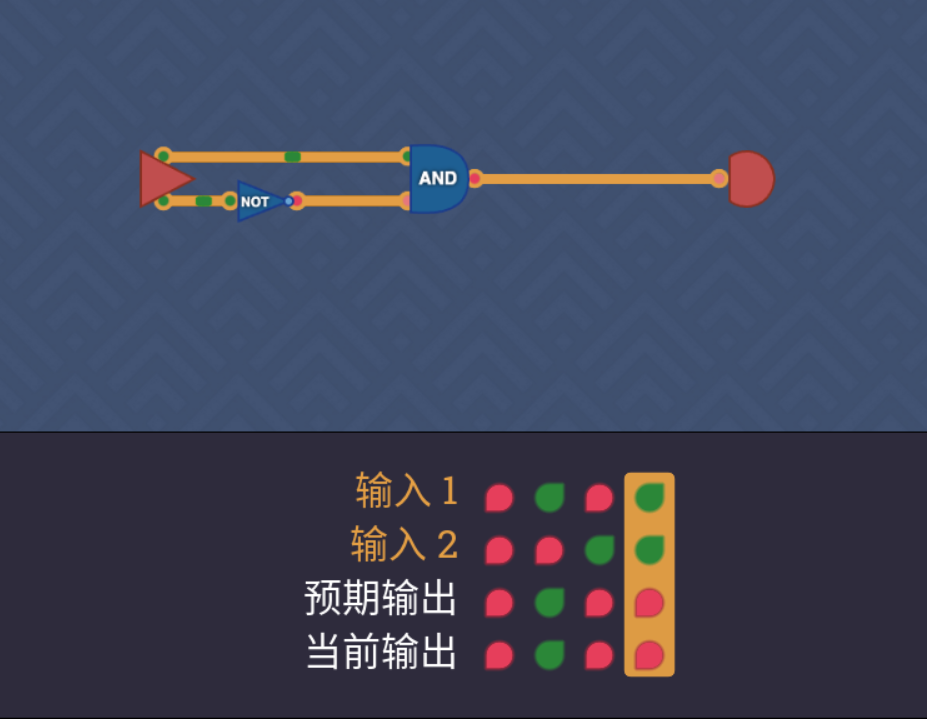

小技巧嘛,咋说呢,现在已经有and门了,and是严格限制输入的,必须两个都是正才提供输出,跟题目预期吻合,那么只要修改输入端就可以了,也就是确定了输入+not门得得到正正(输入了and才输出高电平) 那么,一个正一个负,很明显第二个需要not来反转信号


XOR GATE

异或门

要求

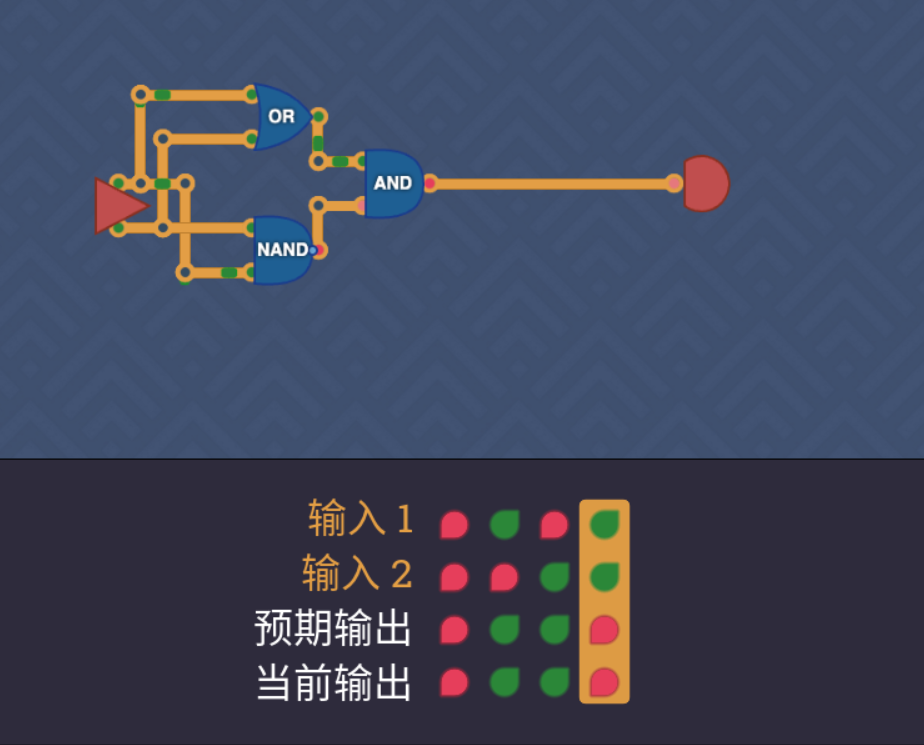

异或门 仔细观察一下,我们也可以理解为,有两个突变点,一个是正正,一个是负负,其中or,and,nor,nand门的另一个作用是,可以统合两个输入的结果,其中or门,这个形状,其实中心反转一下, 稍微重合一下,就有点类似能得到图中的结果对吧,突变点是0,0而另一边突变点是1,1找到该元件nand,这样,一边已知的是or的1,1处的输出需要被nand覆盖,nand处0,0处的输出也需要被or覆盖 其中中间部分在or和nand下都是1,那很明显了,在最后两边结果出来的时候加一个and门统合一下两边的输出即可

or门 解法

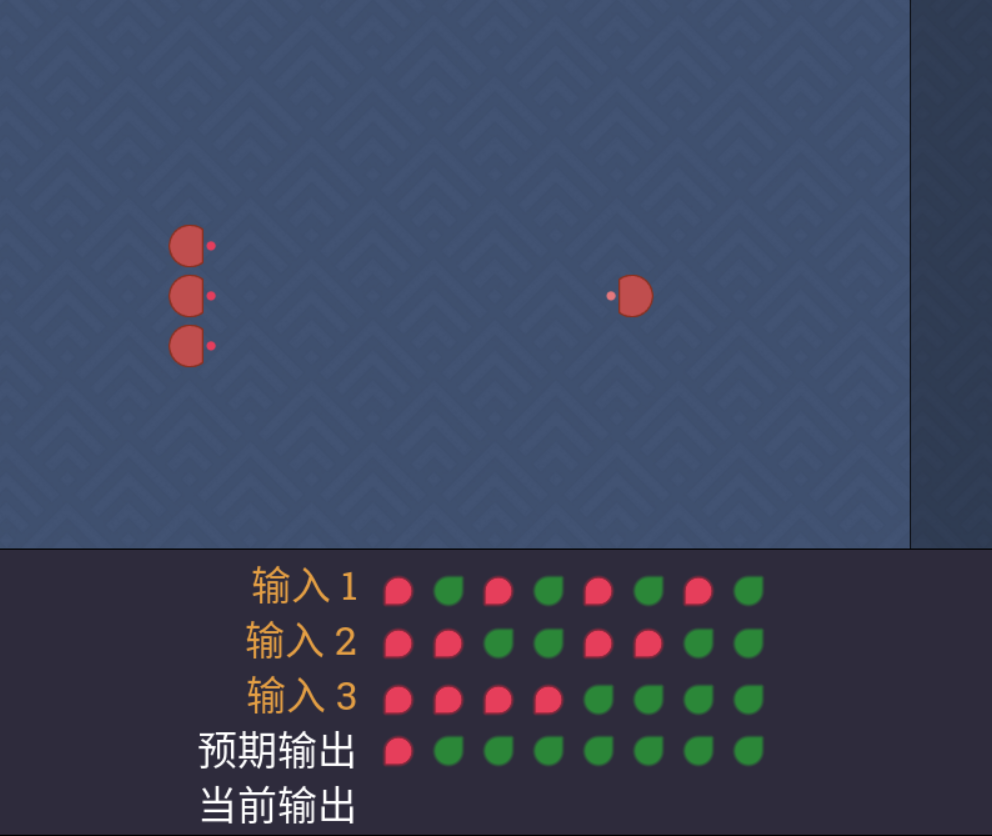

BIGGER OR GATE

因为比较简单我直接放结果图了

大or门 解法

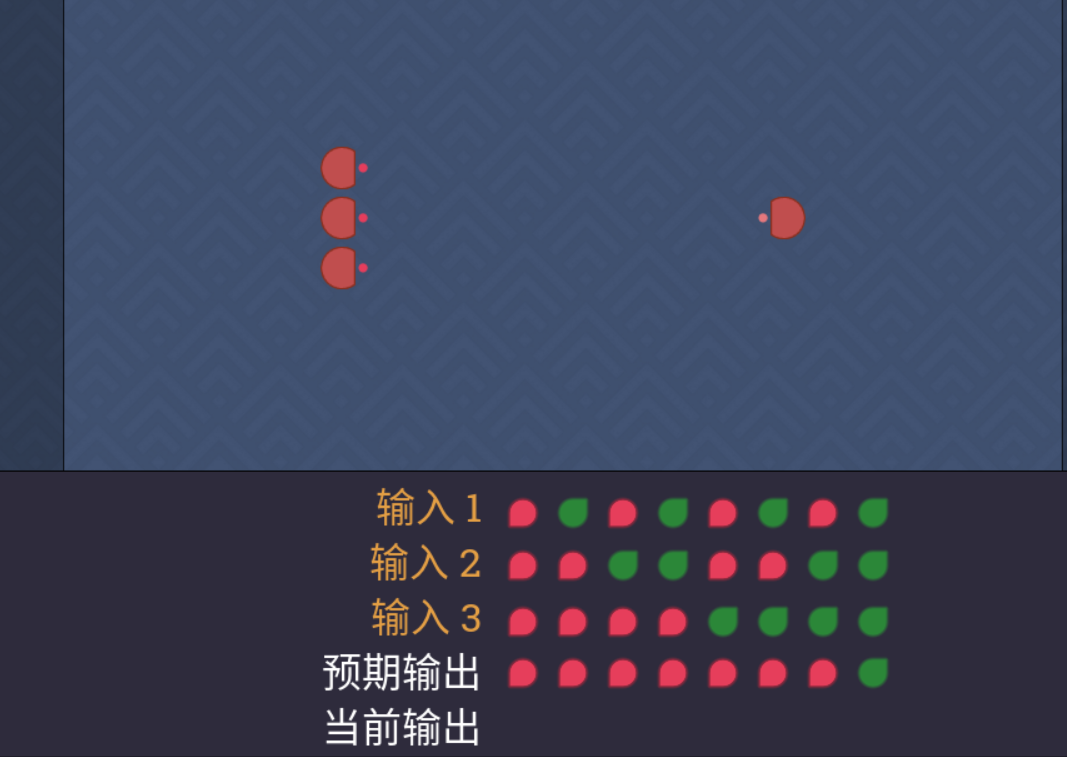

BIGGER AND GATE

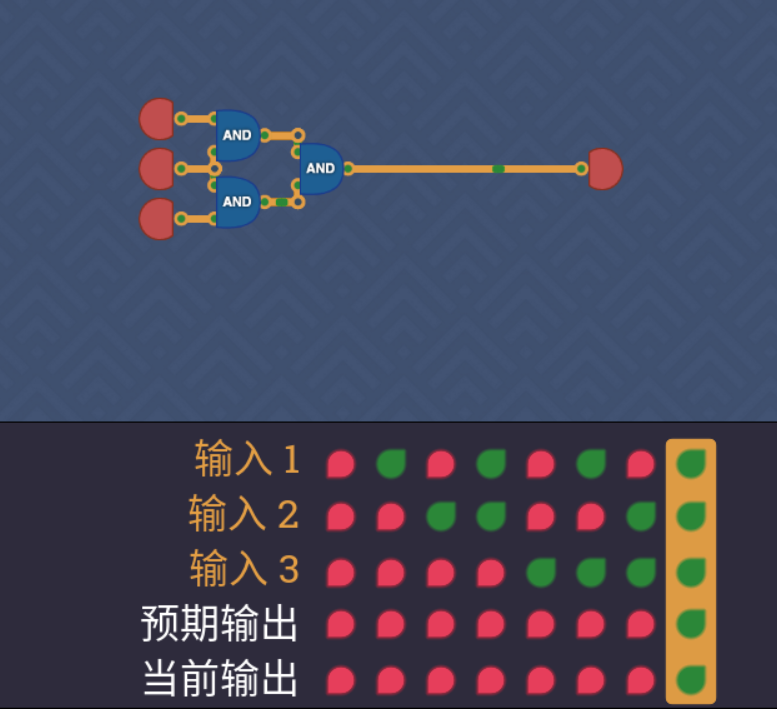

大and门 解法

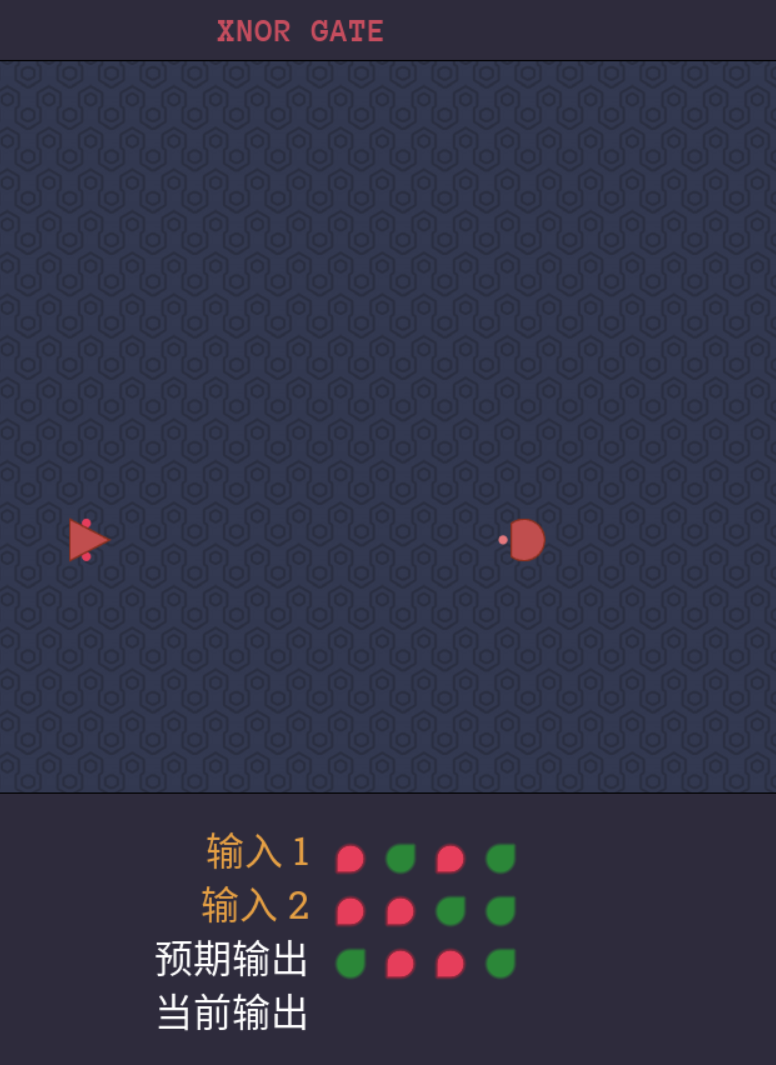

XNOR GATE

反转XOR门即可

要求

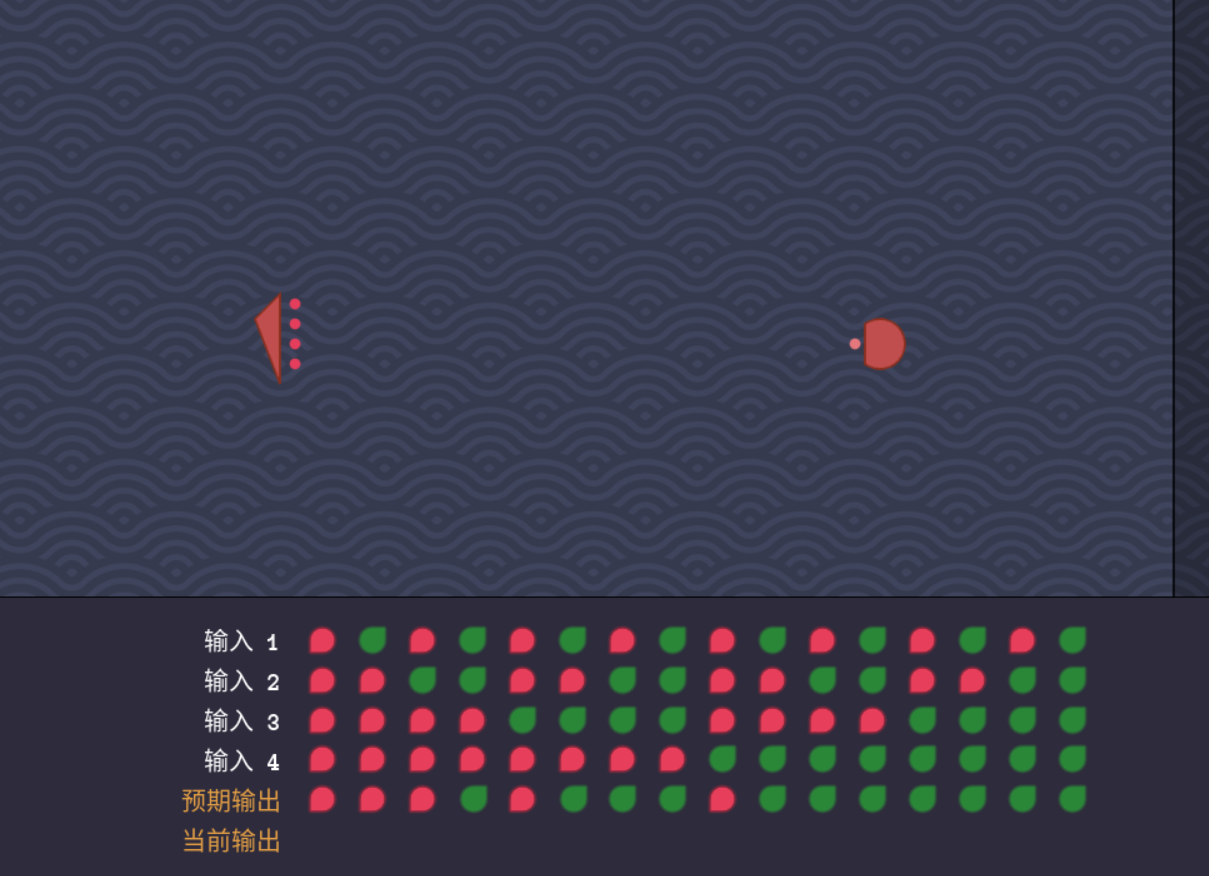

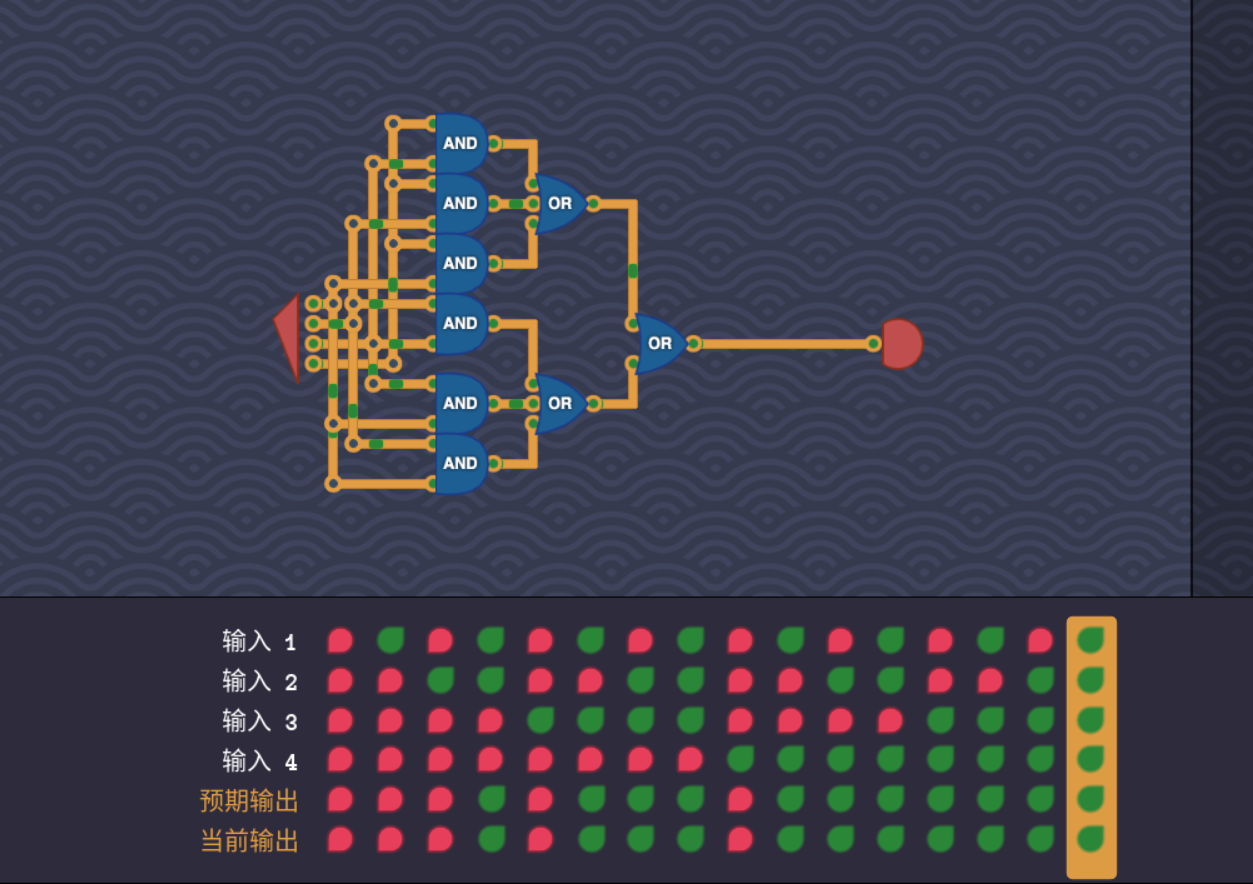

DOUBLE TROUBLE

要求

具体要求是,如果高电平数大于2就输出高电平,那么,我也可以理解为,对所有的输入进行一个and门操作,得到的结果有$3+2+1=6$种结果,这其中只要有一种是高电平, 就可以输出高电平了,这正好就是逻辑说明中or门,刚好又有3输入or门,将他们衔接起来,最后两个3or门用一个2输入or门再衔接(实际就是一个6输入or门的电路)

解法

下一篇攻略链接图灵完备alpha篇攻略2
